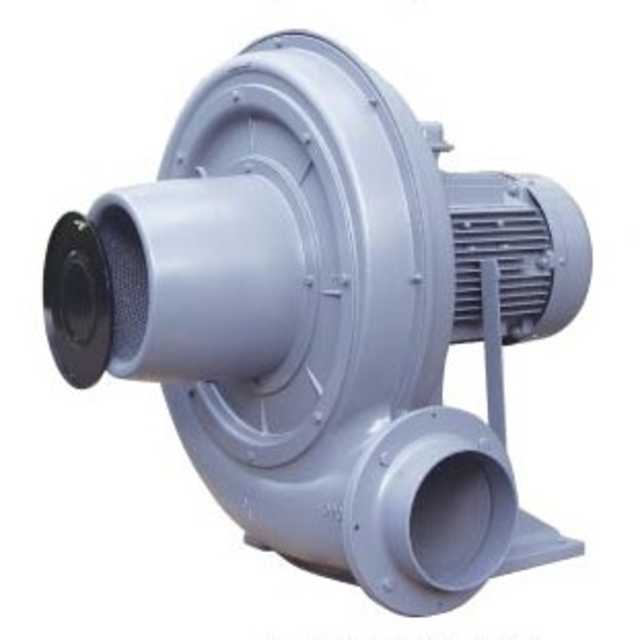

TB型ターボブロワー
モデル：TB シリーズ
周波数：50/60 Hz
用途
印刷機械 バーナー プラスチック押出機、 インフレ機、 フィルムブローマシーン
クリーニング機械 熱風発生器 粉流体運送 厨房機械 木工機械 乾燥機
焼却炉 温蔵庫 機械冷却 一般送風 製菓機械 集じん機
特徵
高圧、大風量、低騒音、軽量化
アルミ合金を採用したため、大幅に重量の低減ができました。
モーターはI.E.C.設計（1HP以上）、アルミフレーム全開式外付けファン、
特殊シャフト設計により長時間の使用に向いています。
特殊羽根設計のため、高圧力、大風量、低騒音で耐久性にも優れています。
風量調整ダンパ付けで、性能調整が容易です。（CX.TB.HTB適用）。
幅広い機種のラインナップ、在庫量が豊富で納品迅速。
仕様表
| 形式 Type |
相數 Phase |
出力 Output (kW) |
電圧 Voltage (V) |
電流 Current (A) |
最大静圧靜壓 (吐出) Presure (Max.) (kPa) |
最大風量風量 (吐出) Air Flow (Max.) m3/min |
フランジサイズ out Let (mm) |
騒音 Noise Level (dB) |
重量 Weight (Kg) |
|---|---|---|---|---|---|---|---|---|---|
| TB100-05 | 1~ 3~ |
0.4 | 220 220/380 |
2.5 1.9/1.3 |
0.8/1.3 | 15/17.5 | 100mm | 75/80 | 12 |
| TB100-1 | 3~ | 0.75 | 220 380 |
3 1.8 |
1.3/2.1 | 18/22 | 100mm | 75/82 | 21 |
| TB100-2 | 3~ | 1.5 | 220 380 |
5.5 3.5 |
2/3 | 20/25 | 100mm | 75/85 | 26 |
| TB125-3 | 3~ | 2.2 | 220 380 |
8 5 |
2.4/3.6 | 33/39 | 125mm | 85/90 | 33 |
| TB150-5 | 3~ | 3.7 | 220 380 |
13 7.5 |
3.8/5.3 | 48/53 | 150mm | 90/95 | 53 |
| TB150-7.5 | 3~ | 5.5 | 220 380 |
19 11.5 |
3.8/5.3 | 50/65 | 150mm | 92/97 | 61 |
| TB150-10 | 3~ | 7.5 | 220 380 |
26 15.5 |
3.8/5.3 | 60/75 | 150mm | 92/98 | 70 |
| TB150L-10 | 3~ | 7.5 | 220 380 |
26 15.5 |
5/6.5 | 40/53 | 150mm | 93/100 | 80 |
| TB200-15 | 3~ | 11 | 220 380 |
36 22 |
5/6.5 | 65/85 | 200mm | 95/110 | 130 |
| TB200-20 | 3~ | 15 | 220 380 |
47 28 |
5/7 | 90/100 | 200mm | 95/110 | 140 |
性能表
外形寸法図
