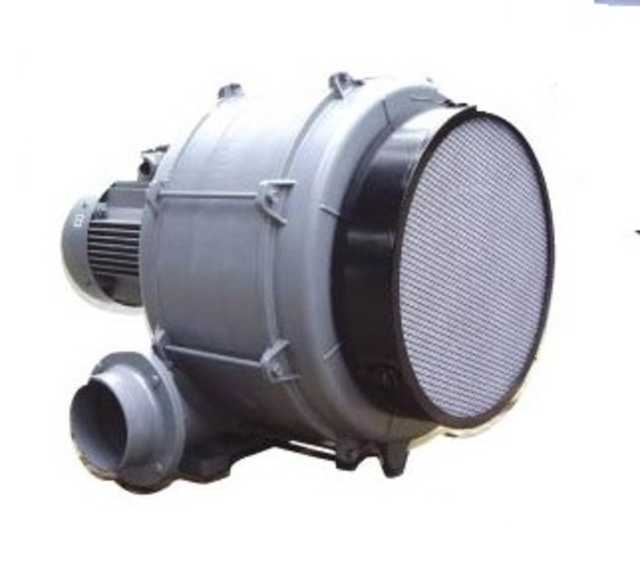

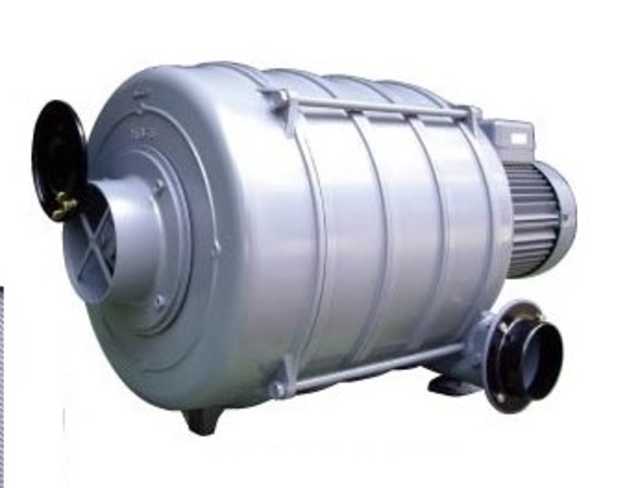

HTB型ターボ多段ブロワー
モデル：HTB シリーズ
周波数：50/60 Hz
用途
印刷機械 バーナー プラスチック押出機、 インフレ機、 フィルムブローマシーン
クリーニング機械 熱風発生器 粉流体運送 厨房機械 木工機械 乾燥機 焼却炉
温蔵庫 機械冷却 一般送風 製菓機械 集じん機
特徵
高圧、大風量、低騒音、軽量化
アルミ合金を採用したため、大幅に重量の低減ができました。
モーターはI.E.C.設計（1HP以上）、アルミフレーム全開式外付けファン、
特殊シャフト設計により長時間の使用に向いています。
特殊羽根設計のため、高圧力、大風量、低騒音で耐久性にも優れています。
風量調整ダンパ付けで、性能調整が容易です。（CX.TB.HTB適用）。
幅広い機種のラインナップ、在庫量が豊富で納品迅速。
仕様表
| 形式 Type |
相數 Phase |
出力 Output (kW) |
電圧 Voltage (V) |
電流 Current (A) |
最大静圧靜壓 (吐出) Presure (Max.) (kPa) |
最大風量風量 (吐出) Air Flow (Max.) m3/min |
フランジサイズ out Let (mm) |
騒音 Noise Level (dB) |
重量 Weight (Kg) |
|---|---|---|---|---|---|---|---|---|---|
| HTB75-032 | 3~ | 0.4 | 220 380 |
1.9 1.2 |
2.1/2.6 | 6/7 | 75mm | 68/72 | 11.5 |
| HTB75-053 | 3~ | 0.4 | 220 380 |
1.9 1.2 |
2.9/3.8 | 6.5/7.5 | 75mm | 69/74 | 15.5 |
| HTB75-104 | 3~ | 0.75 | 220 380 |
3 1.8 |
3.7/5 | 6.5/8 | 75mm | 70/75 | 20 |
| HTB75-105 | 3~ | 0.75 | 220 380 |
3 1.8 |
4.2/6 | 6.8/8.5 | 75mm | 70/75 | 22 |
| HTB100-102 | 3~ | 0.75 | 220 380 |
3 1.8 |
3.2/4.8 | 11/13 | 100mm | 74/80 | 23 |
| HTB100-203 | 3~ | 1.5 | 220 380 |
5.5 3.5 |
5/7 | 11/14 | 100mm | 75/82 | 31 |
| HTB100-304 | 3~ | 2.2 | 220 380 |
8 5 |
6.6/9 | 12.5/16 | 100mm | 78/84 | 39 |
| HTB100-505 | 3~ | 3.7 | 220 380 |
13 7.5 |
7.9/11 | 12.8/16.5 | 100mm | 80/85 | 51 |
| HTB125-503 | 3~ | 3.7 | 220 380 |
13 7.5 |
5.8/7.9 | 19/23 | 125mm | 82/88 | 56 |
| HTB125-704 | 3~ | 5.5 | 220 380 |
19 11.5 |
7.5/10.5 | 20/24 | 125mm | 84/90 | 73 |
| HTB125-1005 | 3~ | 7.5 | 220 380 |
26 15.5 |
9/13 | 20/24 | 125mm | 84/90 | 85 |
| HTB200-1502 | 3~ | 11 | 220 380 |
36 22 |
7/9 | 52/65 | 200mm | 92/110 | 130 |
| HTB200-2002 | 3~ | 15 | 220 380 |
47 28 |
8/10 | 56/70 | 200mm | 92/110 | 140 |
| 2HTB65-503 | 3~ | 3.7 | 220 380 |
13 7.5 |
12/16 | 11/13 | PF2½" | 82/88 | 68 |
| 2HTB65-704 | 3~ | 5.5 | 220 380 |
19 11.5 |
15/21 | 12/14 | PF2½" | 82/88 | 90 |
| 2HTB65-1005 | 3~ | 7.5 | 220 380 |
26 15.5 |
18/26 | 13/15 | PF2½" | 82/88 | 102 |
性能表
外形寸法図
