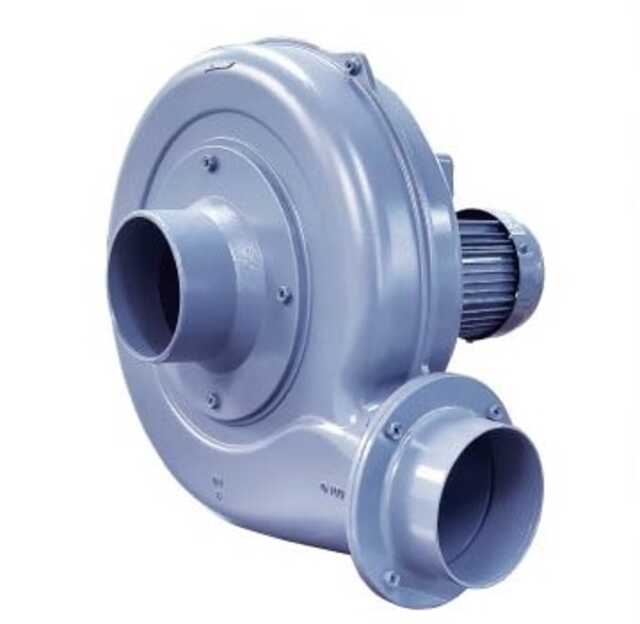

PF型プレートファン
モデル：PFシリーズ
周波数：50/60 Hz
用途
印刷機械 バーナー プラスチック押出機、 インフレ機、 フィルムブローマシーン
クリーニング機械 熱風発生器 粉流体運送 厨房機械 木工機械 乾燥機
焼却炉 温蔵庫 機械冷却 一般送風 製菓機械 集じん機
特徵
高圧、大風量、低騒音、軽量化
アルミ合金を採用したため、大幅に重量の低減ができました。
モーターはI.E.C.設計（1HP以上）、アルミフレーム全開式外付けファン、
特殊シャフト設計により長時間の使用に向いています。
特殊羽根設計のため、高圧力、大風量、低騒音で耐久性にも優れています。
幅広い機種のラインナップ、在庫量が豊富で納品迅速。
仕様表
| 形式 Type |
相數 Phase |
出力 Output (kW) |
電圧 Voltage (V) |
電流 Current (A) |
最大静圧靜壓 (吐出) Presure (kPa) |
最大風量風量 (吐出) Air Flow m3/min |
フランジサイズ Outlet (mm) |
騒音 Noise Level (dB) |
重量 Weight (Kg) |
|---|---|---|---|---|---|---|---|---|---|
| PF75-02 | 1~ 3~ |
0.12 | 220 220/380 |
0.8 0.7/0.45 |
0.5/0.7 | 5/6 | 100/75 | 72/75 | 6 |
| PF100-05N | 1~ 3~ |
0.37 | 220 220/380 |
2.5 1.9/1.2 |
0.7/1 | 9.5/11 | 100/100 | 83/88 | 11 |
| PF125-1 | 1~ 3~ |
0.74 | 220 220/380 |
5 3/1.8 |
0.7/1.2 | 14/17 | 125/125 | 85/90 | 17 |
| PF150-2 | 3~ | 1.5 | 220 380 |
5.5 3.5 |
1.3/1.9 | 28/33 | 150/150 | 88/92 | 28 |
| PF150-3 | 3~ | 2.2 | 220 380 |
8 5 |
1.4/2.3 | 30/35 | 150/150 | 89/93 | 34 |
| PF200-5-X (60Hz專用) |
3~ | 3.7 | 220 | 13 | 2.3 | 70 | 200/200 | 99 | 47 |
| PF200-5 (50Hz專用) |
3~ | 3.7 | 220 | 7.5 | 1.8 | 67 | 200/200 | 93 | 47 |
| PF200-7.5 (60Hz專用) |
3~ | 5.5 | 220 | 19 | 2.8 | 78 | 200/200 | 99 | 59 |
性能表
外形寸法図
