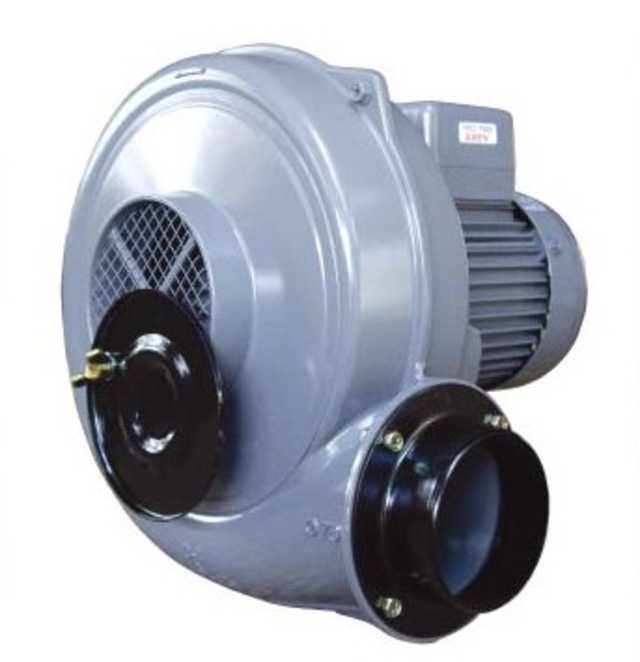

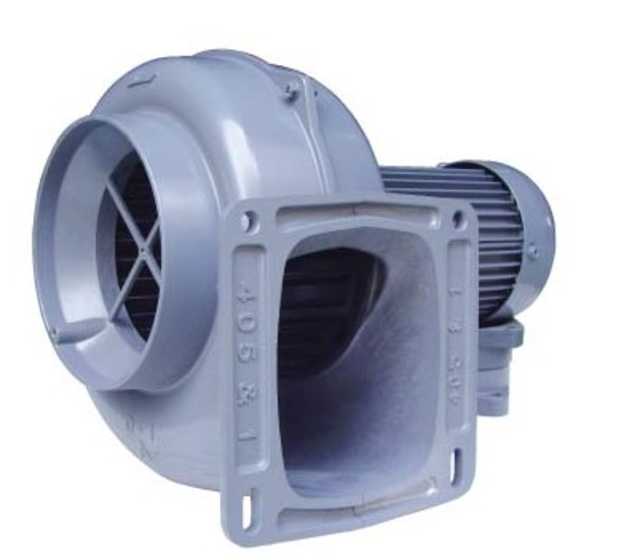

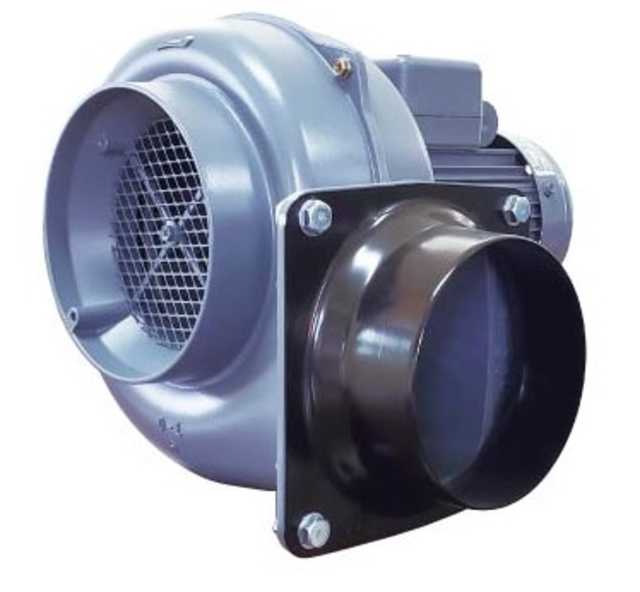

MS型シロッコファン
モデル：CS, MS, FMS シリーズ
周波数：50/60 Hz
ストーブ、プラスチック、印刷業界などの給気、冷却、乾燥、一般機械の給排気。
仕様表
| 形式 Type |
相數 Phase |
出力 Output (kW) |
電圧 Voltage (V) |
電流 Current (A) |
最大静圧靜壓 (吐出) Presure (kPa) |
最大風量風量 (吐出) Air Flow m3/min |
フランジサイズ Outlet (mm) |
騒音 Noise Level (dB) |
重量 Weight (Kg) |
|---|---|---|---|---|---|---|---|---|---|
| CS-50 | 1~ 3~ |
0.074 | 220 220/380 |
0.6 0.5/0.3 |
0.3/0.5 | 3/3.5 | 50 | 55/60 | 3.5 |
| CS75-02 | 1~ 3~ |
0.12 | 220 220/380 |
0.8 0.7/0.45 |
0.4/0.6 | 6/7 | 75 | 70/73 | 5 |
| CS100-05N | 1~ 3~ |
0.37 | 220 220/380 |
2.5 1.9/1.2 |
0.5/0.8 | 13/15 | 100 | 78/80 | 12 |
| CS125-1 | 1~ 3~ |
0.74 | 220 220/380 |
5 3/1.8 |
0.6/0.9 | 17/20 | 125 | 79/82 | 17 |
| CS150-2 | 3~ | 1.5 | 220 380 |
5.5 3.5 |
0.9/1.3 | 26/35 | 150 | 80/85 | 29 |
| CS150-3 | 3~ | 2.2 | 220 380 |
8 5 |
1.1/1.7 | 35/45 | 150 | 81/86 | 33 |
| CS200-5 | 3~ | 3.7 | 220 380 |
13 7.5 |
1.6/2.2 | 60/70 | 200 | 85/90 | 49 |
| MS-101 | 3~ | 0.074 | 220 380 |
0.5 0.3 |
0.3/0.5 | 4.5/5.5 | 70x75 | 50/55 | 2.5 |
| MS-202 | 3~ | 0.19 | 220 380 |
1.1 0.9 |
0.5/0.8 | 8/10 | 95x100 | 60/65 | 6 |
| MS-405 | 3~ | 0.37 | 220 380 |
1.9 1.2 |
0.5/0.8 | 15/17 | 110x135 | 65/70 | 8.5 |
| MS-751 | 3~ | 0.74 | 220 380 |
3 1.8 |
0.7/1 | 23/25 | 135x160 | 70/75 | 14 |
| MS-1502 | 3~ | 1.5 | 220 380 |
5.5 3.5 |
0.9/1.3 | 29/37 | 145x170 | 75/80 | 20 |
| MS-1503 | 3~ | 2.2 | 220 380 |
8 5 |
1.1/1.7 | 39/47 | 145x170 | 75/80 | 24 |
| FMS200-02-F | 3~ | 0.19 | 220 380 |
1.1 0.9 |
0.5/0.8 | 8/10 | IN125 OUT100 |
60/65 | 7 |
| FMS400-05-F | 3~ | 0.37 | 220 380 |
1.9 1.2 |
0.5/0.8 | 15/17 | IN150 OUT125 |
65/70 | 9 |
| FMS750-1-F | 3~ | 0.74 | 220 380 |
3 1.8 |
0.7/1 | 23/25 | IN200 OUT150 |
70/75 | 15 |
| FMS150-2 | 3~ | 1.5 | 220 380 |
5.5 3.5 |
0.9/1.3 | 29/37 | IN200 OUT200 |
75/80 | 24 |
| FNS150-3 | 3~ | 2.2 | 220 380 |
8 5 |
1.1/1.7 | 39/47 | IN200 OUT200 |
75/80 | 28 |
性能表
外形寸法図
